Forklaringer til alm. teknisk prøve 2017-07-27

1. Et udgangstrin til en sender forøger antennestrømmen fra 1 A til 3,16 A. Hvor stor en effektforstærkning er der tale om?
	20 dB

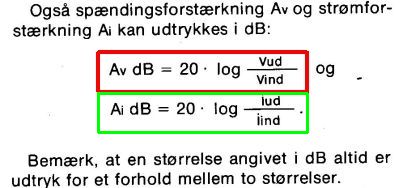

	10 dB Vi bruger formlen for strøm i den grønne firkant (formlerne findes ikke i VTS 8. udgave. Jeg har kopieret dem fra VTS 5 side 44): Iud/Iind har værdien 3,16 da det er forholdet mellem de to strømme. Nu kan vi beregne forstærkningen Ai, som måles i dB: Ai = 20 x log(3,16) Ai = 20 x 0,5 = 10 dB
	3 dB
	6 dB

2. Hvad forstås ved, at der er proportionalitet mellem strømmen gennem og spændingen over en modstand?
	At forholdet mellem strøm og spænding altid er det samme Ohms lov: U = R x I Ohms lov siger, at ved konstant R er U ligefrem proportional med I og omvendt.
	At spændingen stiger med faldende strøm
	At modstanden er lavet af et ledende materiale
	At spændingen falder med stigende strøm

3. Hvilken figur viser frekvens-amplitude karakteristikken for et krystalfilter?
	Figur 3
	Figur 2 Et krystalfilter er et båndpass-filter med stejle flanker og lille båndbredde. Se VTS 8 afsnit 5.3.2.7 "Krystalfilter".
	Figur 4
	Figur 1

4. En simpel AM-detektor kan bestå af en diode, som oplader en kondensator, afkoblet af en modstand. Hvad er modstandens formål i kredsløbet?
	At begrænse spændingen
	At oplade kondensatoren
	At aflade kondensatoren Kondensatoren skal konstant aflades for at den ensrettede spænding kan følge HF amplitudens variation. Hvis R mangler, vil C oplades til spidsspændingen, og vi vil ikke høre ændringer i amplituden. Se også VTS 8 afsnit 7.3.1 "AM-modtager".
	At begrænse strømmen

5. Blokdiagrammet viser en sender uden frekvenskonvertering: En VFO, et buffer/driver-trin (BF/DR) og en udgangsforstærker (PA). Hvad er denne senders største ulempe?
	Den kan ikke afgive større effekt
	Princippet er kun anvendeligt på UHF
	Den har et stort indhold af uønskede sidefrekvenser
	Den er ikke særlig frekvensstabil Blokdiagrammet viser en sender uden frekvenskonvertering. Signalet i PA-trinet har samme frekvens som signalet i VFO. Derfor er der stor risiko for uønsket tilbagevirkning (fra PA til VFO), og det bevirker, at senderens frekvens ikke er stabil. Denne ulempe findes ikke i en sender med frekvenskonvertering, hvor VFO-frekvensen enten multipliceres eller blandes til en anden frekvens. Se VTS 8 afsnit 8.2.1 "Sendere med eller uden frekvenskonvertering".

6. Blokdiagrammet viser en G3E moduleret VHF-sender med frekvensmultiplikation. Hvad skal der stå i boksen, der er mærket med "?"?
	AM (amplitudemodulator)
	PM (fasemodulator) G3E er en forkortelse for fasemodulation (PM). Der skal være en blok i senderen, som frembringer PM. Arbejdsark: Betegnelser for modulation Læs om PM i VTS 8 afsnit 6.5 "Fasemodulation".
	DB (dobler)
	TR (tripler)

7. Ved konstruktion af flerbåndsantenner indgår ofte spærrekredse i konstruktionen. Tegningen viser en enkelt spærrekreds. Hvad er formålet med en sådan spærrekreds?
	At gøre en del af antennekonstruktionen uvirksom på en given frekvens Se VTS 8 afsnit 9.3.6 "Dipol med spærrekredse"
	At foretage en ekstra afstemning af sendefrekvensen
	At dæmpe harmonisk udstråling fra antennen
	At spærre for, at senderen overmoduleres

8. I vinterhalvåret kan vi forvente, at udbredelsesforholdene på 28 MHz om natten er?
	Meget dårlige indenlands, men gode til DX formål
	Gode
	Særdeles gode på distancen af 100 km
	Meget dårlige på alle distancer Om vinteren er 28 MHz båndet normalt lukket om natten.

9. Ved hvilke frekvenser kan aurora refleksion udnyttes til langdistanceforbindelser?
	Frekvenser mellem 5 MHz og 10 MHz
	Frekvenser over 30 MHz Se VTS 8 afsnit 10.3 "Udbredelse på VHF og UHF" og afsnit 10.4.2 "Aurora - nordlys".
	Frekvenser mellem 1 MHz og 5 MHz
	Frekvenser under 1 MHz

10. Et digitalt multimeter V har en indre modstand på 10 Mohm. Hvor stor en målefejl vil der være, når der måles på det skitserede kredsløb bestående af en spændingskilde på 9 volt og to modstande på 1 Mohm og 10 kohm?
	Mindre end 1 % Målefejlen er lig med modstandsændringen når V indsættes. Modstand før V indsættes: Rold = 10 kohm Modstand efter V indsættes: 10 kohm parallel med 10 Mohm Rnew = (10k x 10M)/(10k + 10M) = 9990 ohm Forskellen mellem Rold og Rnew = 9990/10000 = 0,999 hvilket svarer til en ændring på 1 promille (altså 0,1 procent).
	Ca. 30 %
	Ca. 5 %
	Ca. 10 %

11. Parasitsvingninger kan forekomme på frekvenser, der er lave i forhold til en senders arbejdsfrekvens med forstyrrende udstråling til følge. Hvor i senderens kredsløb kan årsagen findes?
	I senderens tastekredsløb
	I senderens udgangstrin Udgangstrinet forstærker signalet, og netop forstærkning er en betingelse for, at parasitsvingninger kan opstå. Parasitsvingninger skyldes, at transistorerne har højere forstærkning ved lave frekvenser end ved arbejdsfrekvensen. Herved kan der let opstå uønskede svingninger på en lav frekvens.
	I senderens krystalfilter
	I senderens nøglekredsløb

12. Hvad forstår man ved begrebet "intermodulation"?
	Når to signaler blandes, og der dannes en frekvens, der ligger tæt på den ønskede modtagerfrekvens Se VTS 8 afsnit 7.5.5 "Intermodulation og krydsmodulation".
	Når modulationen på grund af forvrængning i modtageren skifter fra FM til AM
	Når modulationen er så kraftig, at AGC-kredsløbet overstyres
	Når modulationen er så kraftig, at squelch-kredsløbet lukker for lavfrekvensen

13. Hvilken instans skal ifølge artikel 25 i ITUs radioreglement fastlægge den maksimale effekt, du må sende med?
	Den nationale telemyndighed Erhvervsstyrelsen er national telemyndighed i Danmark.
	IARU
	ITU
	Den nationale amatørradioforening

14. Kan lande, som ikke er medlem af CEPT, tiltræde CEPT anbefaling T/R 61-01?
	Ja, men kun hvis IARU godkender det
	Ja CEPT anbefaling T/R 61-01 handler om, at en radioamatør under kortvarige ophold i andre CEPT-lande kan bruge sin sender uden at skulle ansøge om speciel tilladelse. Et land uden for CEPT kan ansøge om at måtte tiltræde anbefalingen og opnå de hermed forbundne fordele.
	Ja, i begrænset omfang
	Nej
