Svar d: "Den er bestemt af det svageste batteri i serieforbindelsen". Udsagnet er rigtigt, men der er ikke svage batterier i opstillingen. Opgaven går på "10 ens 1,5 volt batterier".
| 1.
Hvad forstås ved elektrisk effekt? | |
| Svar | Elektrisk energi pr. sekund |
| Vi må tilbage til VTS 4. udgave s. 20 for at besvare spørgsmålet. Her står følgende i afsnittet "Effekt": Elektrisk energi måles i enheden joule. Energi kan oplagres, f.eks. i en kondensator,
og den kan omsættes til andre former for energi, f.eks. varme.
Omsætningen kan ske hurtigt eller langsomt, og vi får derfor brug for
endnu en enhed, effekt, der angiver, hvor megen energi, der omsættes
pr. sekund. Effekt betegnes med bogstavet P (af engelsk power) og måles
i enheden watt (forkortet W). Effektenheden bliver således watt = joule
pr. sekund. | |
| 2. Hvor stor er kortslutningsstrømmen for 10 ens 1,5 volt batterier i serie? | |
| Svar | Den samme som for et enkelt 1,5 volt batteri |

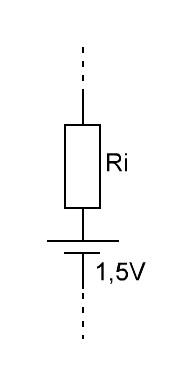

| Hver enkelt batteri kan opfattes som en spændingskilde i serie med en indre modstand Ri: Svar d: "Den er bestemt af det svageste batteri i serieforbindelsen". Udsagnet er rigtigt, men der er ikke svage batterier i opstillingen. Opgaven går på "10 ens 1,5 volt batterier". | |
 3. Tegningen viser et ofte benyttet ensretterkredsløb. Hvor mange dioder vil lede på een gang i dette kredsløb, når ensretterkredsløbet belastes med en modstand? | |
| Svar | To dioder |
 Første tilfælde. I ensretterbroen kan den øverste "AC" være positiv og den nederste "AC" være negativ. Så leder diode a og c strømmen.  Andet tilfælde. Nu er den øverste "AC" negativ og den nederste "AC" positiv. Så leder diode b og d strømmen. Der er hele tiden to dioder i ensretterbroen, som leder strømmen. VTS 8. udgave, afsnit 5.4.1.3 "Broensretter". | |
| 4.
Hvilken diodetype anvendes til en AM-diodedetektor? | |
| Svar | En signaldiode |
| Se
VTS, 8. udgave, afsnit 7.3.1 "AM-modtager". | |
| 5.
Hvis et fasemoduleret signal (G3E) skal modtages med en FM-modtager
(F3E), er det nødvendigt at indskyde et filter efter diskriminatoren.
Hvilken type filter? | |
| Svar | Et lavpasfilter |
| Lavpasfilteret
dæmper de høje toner, og derved kommer det fasemodulerede signal til at
lyde normalt. Hvis lavpasfilteret udelades, vil modulationen
lyde spids (de høje toner er for kraftige). Det skyldes, at ved FM er frekvenssvinget proportionalt med modulationsstyrken, men ved PM er frekvenssvinget proportionalt med både modulationsstyrken og modulationsfrekvensen. Se VTS 8. udg. afsnit 6.5 "Fasemodulation". | |
| 6. Hvad kan en balun anvendes til? | |
| Svar | Til at omsætte mellem balanceret antenneimpedans og en ubalanceret kabelimpedans |
Se

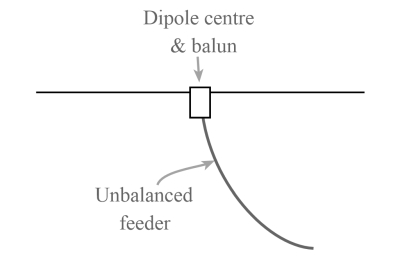

VTS, 8. udgave, afsnit 9.5.8 "Balun" og nedenstående tegning, som stammer fra electronics-notes.com | |
| 7. Hvad er en antennes effektivt udstrålede effekt (e.r.p.)? | |
| Svar | Effektivt udstrålet effekt fra antennen i forhold til en halvbølge-dipol |
| ERP er den udstrålede effekt i forhold til en halvbølge-dipol. EIRP er den udstrålede effekt i forhold til en isotropisk antenne. Se VTS 8. udg. afsnit 9.4.7 "Udstrålet effekt (ERP og EIRP)". | |
| 8. Hvad betyder ionosfærens D-lag for radiobølgernes udbredelse? | |
| Svar | De har ingen afbøjningsmæssige egenskaber |
| Se
VTS 8. udgave, afsnit 10.2 "Ionosfæren". | |
| 9.
Har F2-laget nogen indflydelse på radiobølgers udbredelse på frekvenser over 3 GHz? | |
| Svar | Nej |
| Se
VTS 8. udgave, afsnit 10.2 "Ionosfæren". Citat: I
år med solpletmaksimum øges ioniseringen af F2 laget, og der bliver
muligheder for lange forbindelser på de højeste kortbølgebånd om dagen
og undertiden også om natten. De højeste kortbølgebånd er 15m, 12m og 10 m. Også 50 MHz kan åbne. Men så er grænsen nået, og frekvenser over 3 GHz er der slet ikke tale om. | |
 10. Et DC-voltmeter (drejespoleinstrument) har fuldt udslag for 10 volt med en formodstand på 100.000 ohm. Ved at parallelforbinde drejespoleinstrumentet med en 100 ohm modstand falder udslaget på instrumentet til det halve. Hvor stor er drejespoleinstrumentets indre modstand? | |
| Svar | Ca. 100 ohm |
| Når
to ens modstande forbindes i parallel, vil strømmen fordele sig
ligeligt mellem dem. Vi ved, at de to modstande er lige store fordi
instrumentets visning falder til det halve. Der går samme
strøm gennem instrumentet som gennem 100 ohm modstanden. Derfor er
instrumentets indre modstand 100 ohm. | |
| 11. En tyverialarm, der sender og modtager på ca. 433 MHz, bliver ofte aktiveret, når man benytter en 2-meter sender. Hvordan kan risikoen for forstyrrelser mindskes? | |
| Svar | Ved at montere et lavpasfilter i antenneudgangen på FM-senderen |
Forstyrrelsen
af tyverialarmen på 433 MHz skyldes sandsynligvis harmoniske fra
2-meter senderen. Et lavpasfilter på senderens udgang kan afhjælpe
forstyrrelserne. VTS
8. udgave afsnit 12.2 "Forholdsregler mod forstyrrelser", første
afsnit. | |
| 12.Hvad kan der gøres for at forhindre uønsket udstråling af harmoniske svingninger fra en HF-senders antennetilslutning? | |
| Svar | Indskyde et lavpasfilter på fødeledningen mellem sender og antenne |
| VTS 8. udgave afsnit 12.2 "Forholdsregler mod forstyrrelser", første afsnit. | |
| 13. Er det tilladt at sende på HF-amatørbåndene, hvis man har et certifikat af kategori B? | |
| Svar | Ja |
| VTS
8. udgave, tabellen side 12. | |
| 14. I frekvensbånd under 1810 kHz må senderens spektralbredde ikke overstige: | |
| Svar | 2,1 kHz |
| Bekendtgørelsen kan læses her: BEK1344. Senderens
maksimale spektralbredde er fastsat i bilag 4, afsnit 3.2
"Begrænsninger i det udsendte signals spektralbredde" . | |
