Forklaringer til alm. teknisk prøve 2025-04-24

VTS = Vejen til sendetilladelsen.
Bogen kan købes for 149 kr. hos EDR. Besøg deres hjemmeside og vælg "Webshop" øverst.

1. Til målebrug kræves et signal på 10 watt. Der er kun 1 watt til rådighed. Hvor stor en forstærkning i dB er det nødvendigt at indskyde?
Svar	10 dB
Når vi regner med effekt (watt), svarer 10 gange til 10 dB. Se dette huskeark: Beregne dB med watt, volt eller ampere

2. Spændingen over en modstand øges til den dobbelte værdi. Hvad sker der med strømmen gennem modstanden?
Svar	Strømmen bliver dobbelt så stor
U = R x I Ohms lov siger, at spænding og strøm er direkte proportionale. Dobbelt spænding giver dobbelt strøm. Den halve strøm giver den halve spænding.

3. Et transistor PA-trin afgiver et stort indhold af harmoniske frekvenser. Indgangssignalet til PA-trinet har sinusform med meget lavt harmonisk indhold. Hvad kan være årsagen til de harmoniske frekvenser på PA-trinets udgang?
Svar	At PA-trinet er ulineært
Se VTS, 8. udgave, afsnit 8.5.5 "Ulinearitet". En ulineær forstærker danner mange harmoniske frekvenser.

4. Tegningen viser et blokdiagram for en del af en VHF-sender. Blokdiagrammet består af en oscillator (VFO), blander (BL), krystaloscillator (XO), buffer (BF), lavfrekvensforstærker (LF) og endnu en blok. Hvilken funktion har blokken med spørgsmålstegnet?
Svar	PM-modulator
Se VTS, 8. udgave, afsnit 8.2.2. Senderen på blokdiagrammet ovenfor styres af en VFO og kan derfor dække mange frekvenser. Blokken LF forstærker mikrofonens signal. Blokken med spørgsmålstegn er modulatoren.

5. Hvad forstår vi ved begrebet modulationsindeks for en FM-moduleret sender?
Svar	Frekvenssvinget divideret med modulationsfrekvensen
Se VTS, 8. udgave, afsnit 6.4.2 "Sidebånd"

6. En kortsluttet transmissionslinie er anvendt som resonanskreds. Den laveste resonansfrekvens er 50 MHz. Hvad er frekvensen af næste harmoniske, hvor impedansen er høj?
Svar	150 MHz

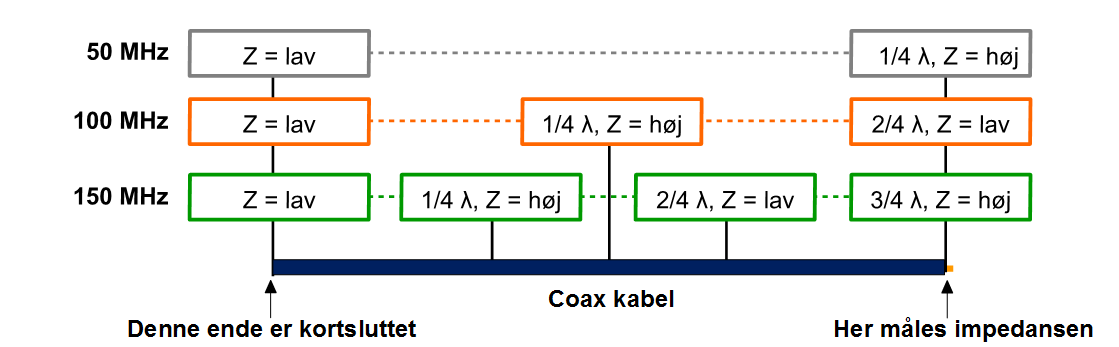

Uddrag af VTS 8, afsnit 9.5.10: En transmissionlinie, som er 1/4 bølgelængde lang og kortsluttet i den ene ende, vil udvise meget høj impedans (Z) i den anden ende, og opføre sig som en parallelkreds. En transmissionslinie, som er 2/4 bølgelængde lang og kortsluttet i den ene ende, vil udvise meget lav impedans (kortslutning) i den anden ende, og opføre sig som en seriekreds. En transmissionslinie, som er 3/4 bølgelængde lang og kortsluttet i den ene ende, vil opføre sig på samme måde som hvis den var 1/4 bølgelængde lang (beskrevet ovenfor). Tegningen nedenfor viser impedansforløbet ved 50 MHz (grundfrekvensen), 100 MHz (2. harmoniske) og ved 150 MHz (3. harmoniske). Ved 50 MHz er impedansen høj, ved 100 MHz er den lav. Ved 150 MHz er impedansen igen høj. Klik på tegningen for at se den i en større udgave.

7. Er den kritiske frekvens afhængig af tidspunktet på dagen?
Svar	Ja

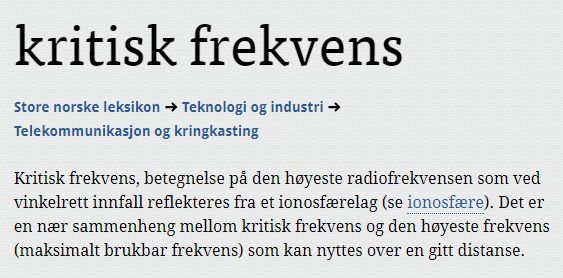

Kritisk frekvens er ikke omtalt i VTS 8. udgave. Kritisk frekvens defineres således: snl.no/kritisk_frekvens Eksempel: Den kritiske frekvens er 21 MHz om formiddagen. Ved solnedgang er den højere, og der kan være åbent på 28 MHz.

8. Hvor ligger troposfæren?
Svar	I den nederste del af atmosfæren
Se VTS 8. udgave, figur 10.1.3 hvor troposfæren ses nederst på figuren

9. Et digitalt multimeter V har en indre modstand på 10 Mohm. Hvor stor en målefejl vil der være, når der måles på det skitserede kredsløb bestående af en spændingskilde på 9 volt og to modstande på 1 Mohm og 10 kohm?
Svar	Mindre end 1%
Målefejlen er den ændring, som multimeteret V forårsager, når det måler på 10 kohm modstanden. Modstanden under målingen kalder vi Rny, og den bliver 10 kohm i parallel med V (hvis indre modstand er 10 Mohm). 1/Rny = 1/10k + 1/10M (VTS 8 side 45) Rny = 9,99 kohm Forskellen på 10 kohm og 9,99 kohm udregnes: Forskel = 100% x (10 kohm - 9,99 kohm)/10 kohm = 0,1% Målefejlen er 0,1% hvilket er meget lidt og fint kan accepteres.

10. Hvad forstås ved standbølgeforholdet på en transmissionslinie?
Svar	Standbølgeforholdet angiver forholdet mellem den største og mindste signalspænding på transmissionslinien
Svaret findes i VTS 8. udgave figur 9.5.6, hvor de stående bølger på transmissionslinien viser standbølgeforholdet. Formel til beregning af standbølgeforholdet ved hjælp af spændinger ses nederst på side 85.

11. Hvad er årsagen til, at der kan opstå intermodulation i en tv-modtager?
Svar	At tv-modtageren ikke kan behandle to eller flere kraftige signaler samtidigt, uden at de påvirker hinanden
VTS 8. udgave afsnit 12.4.3 "Intermodulation".

12.Hvad forstår man ved begrebet "intermodulation"?
Svar	Når to kraftige signaler blandes og der dannes en frekvens, der ligger tæt på den ønskede modtagerfrekvens
VTS 8. udgave afsnit 12.4.3 "Intermodulation".

13. Må en radioamatør med et certifikat af kategori B benytte sin 2 meter VHF-radio under kortvarigt ophold i Tyskland?
Svar	Ja
VTS 8. udgave, side 13. Det danske B-certifikat (og A-certifikat) må bruges kortvarigt i lande, som er tilsluttet CEPT, blandt andet Tyskland.

14. Er det tilladt at sende på HF-amatørbåndene, hvis man har et certifikat af kategori B?
Svar	Ja
VTS 8. udgave, tabellen side 12.
