De to sinuskurver på tegningen er forskudt 45 grader..
| 1. Hvad forstår vi ved faseforskellen mellem to periodiske signaler? | |
| a) Forskydningen i grader mellem de to periodiske signaler De to sinuskurver på tegningen er forskudt 45 grader.. |
| b) Forskellen mellem de to signalers middelværdi |
| c) At de to periodiske signaler er sinusformede |
| d) At strømmen løber i en ohmsk modstand |

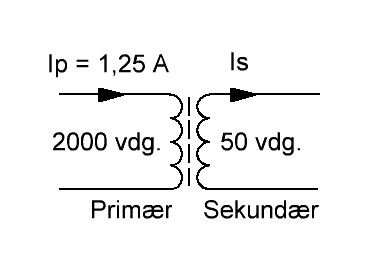

| 2. En transformator har 2000 vindinger på sin primærside og 50 vindinger på sekundærsiden. Idet strømmen i primærviklingen er 1,25 A, hvor stor er så strømmen i sekundærviklingen? | |
| a) 62,5 A |
| b) 31 mA |
| c) 0,6 mA |
| d) 50 A Vi skal beregne strømmen Is på sekundærsiden. Forholdet mellem vindingerne kalder vi N som beregnes således: N = 2000/50 = 40 Spændingen på sekundærsiden er 40 gange mindre end på primærsiden. Strømmen på sekundærsiden er 40 gange større end på primærsiden. Is = 40 x 1,25 = 50 A Se VTS 8.udgave, afsnit 4.5.2 Forholdet mellem vindingstal, spændingsforhold og strømforhold. |
 3. Tegningen viser den grafiske sammenhæng imellem jævnstrøm "I" og jævnspænding "E" over en komponent. Hvad kaldes denne komponent? | |
| a) En modstand Den rette linie viser, at der er en lineær sammenhæng mellem spænding og strøm. Dette er karakteristisk for en modstand. Modstandsværdien kan beregnes hvis liniens hældningskoefficient er kendt. |
| b) En diode Kurven for en diode vil have et knæk, og her ser vi en ret linie. |
| c) En kondensator En krum kurve. |
| d) En spole En krum kurve. |
| 4.
I et parallel-afstemt kredsløb øges kapaciteten af kondensatoren til en
fire gange stå stor værdi, medens spolens selvinduktion ikke ændres.
Hvilken indvirkning har dette på resonansfrekvensen? | |
| a) Resonansfrekvensen øges med faktor 4 |
| b) Resonansfrekvensen mindskes med faktor 4 |
| c) Resonansfrekvensen halveres Formel for resonansfrekvens:  Når C øges 4 gange, bliver frekvensen halveret. Se VTS 8.udg. afsnit 5.3.1.3 Resonansfrekvens |
| d) Resonansfrekvensen fordobles |

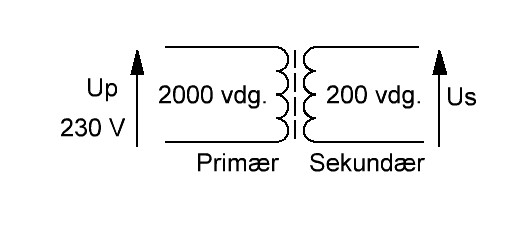

| 5. En transformator forsynes på primærsiden med 230 volt vekselstrøm. Primærvindingstallet er 2000. Sekundærvindingstallet er 200. Hvor stor er sekundærspændingen? | |
| a) 23 volt Vi skal beregne spændingen Us på sekundærsiden. Forholdet mellem vindingerne kalder vi N som beregnes således: N = 2000/200 = 10 Spændingen på sekundærsiden er 10 gange mindre end på primærsiden. Strømmen på sekundærsiden er 10 gange større end på primærsiden. Us = 230/10 = 23 V Se VTS 8.udgave, afsnit 4.5.2 Forholdet mellem vindingstal, spændingsforhold og strømforhold. |
| b) 12 volt |
| c) 2,3 volt |
| d) 50 volt |
| 6. Hvad er formålet med en beat-frekvens-oscillator (BFO) i en modtager? | |
| a) At sørge for den korrekte stødfrekvens til squelchen |
| b) At genindsætte den manglende bærebølge i et SSB-signal Se VTS 8.udgave, afsnit 7.4.7 BFO |
| c) At tilføre den manglende bærebølge i modtagerens S-meter |
| d) At sørge for den korrekte amplitude for modtagerens FM-detektor |
| 7. Hvad kaldes forholdet imellem en retningsantennes forstærkning frem og bagud? | |
| a) Front-to-back forholdet Se VTS 8. udgave afsnit 9.4.7 Front-to-back forhold |
| b) Antennens totalforstærkning |
| c) Polarisationen |
| d) Retningsvirkningen |
| 8. Hvor mange år er der imellem solpletmaksima? | |
| a) 9 |
| b) 11 Se VTS 8.udgave, afsnit 10.2 Ionosfæren. I år er vi tæt på solpletminimum. |
| c) 5 |
| d) 17 |
9. Diagrammet
viser en spændingsdeler og et voltmeter med en indre modstand på 100
kiloohm. Hvilken spænding vil man kunne aflæse på voltmeteret? | |
| a) Ca. 2,54 V |
| b) Ca. 5 V |
| c) Ca. 10 V |

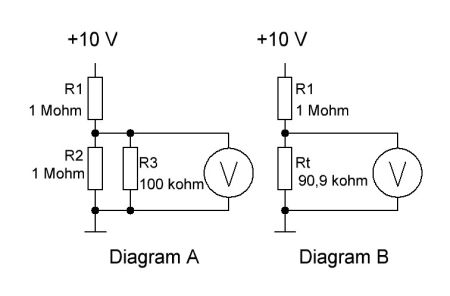

| d) Ca. 0,83 V Diagram A nedenfor viser hvordan de 3 modstande er forbundet. R3 er den indre modstand i voltmeteret. Diagram B viser hvordan Rt er lig med R2 og R3 i parallel.  Værdien af Rt beregnes som vist i VTS 8. udgave afsnit 5.2.1 (bemærk eksempel 5.2.2).  Vi indsætter nu værdien af R2 (1 Mohm) og R3 (100 kohm) i formel 1:  Vi har nu beregnet den samlede ledningsevne af Rt. For at finde selve Rt beregnes den reciprokke af ledningsevnen:  Rt er altså 90,9 kohm som vist på diagram B. Vi kender nu R1 og Rt, og vi kender indgangsspændingen Ui på 10 V. Så kan strømmen gennem spændingsdeleren beregnes. I = U/R = 10/(1M + 90,9k) = 9,17 µA Spændingen over Rt beregnes: U = Rt x I = 90,9 k x 9,17 µA = 0,83 V |
| 10.
Spændingen over en 10 kohms modstand ønskes målt med et multimeter. Hvad kræves af instrumentet for at opnå en præcis måling? | |
| a) Multimeteret skal have en indre modstand, der er væsentligt mindre end 10 kohm |
| b) Multimeteret skal have en indre modstand, der er væsentligt større end 10 kohm Se VTS 8.udgave, afsnit 11.1.4 Målefejl |
| c) Multimeteret skal have en indre modstand, der er 1,41 gange 10 kohm |
| d)
Multimeteret skal have en indre modstand, der er 10 kohm |
| 11.Hvordan kan en amatørradiosenders udsendte HF-signal forstyrre et musikanlæg, der ikke har en radiomodtager tilsluttet? | |
| a) Det udsendte HF-signal kan indstråles i musikanlæggets overordnede rutediagram |
| b) Det udsendte HF-signal kan indstråles i musikanlæggets kontrollamper |
| c) Det udsendte HF-signal kan indstråles i musikanlæggets forstærkerkredsløb via højttaler- og lysnettilslutningen Se VTS 8.udgave, afsnit 12.2 Forholdsregler mod forstyrrelser |
| d) Det udsendte HF-signal kan indstråles i musikanlæggets software |
| 12 En FM-modtager (87,5-108 MHz) forstyrres af din 6-meter amatørstation. Hvad kan være årsag til denne forstyrrelse? | |
| a) At din antenne og FM-modtagerantennen er modsat polariseret |
| b) At jordledningen til din 6-meter amatørstation ikke er effektiv nok |
| c) At din mikrofon er defekt |
| d) At din 6-meter amatørstation udsender harmoniske af sendefrekvensen En 6-meter amatørstationen sender på 50 MHz. Den 2. harmoniske ligger på 100 MHz, altså midt i FM-båndet. Det kan nemt være årsagen til forstyrrelserne. |
| 13.
I frekvensbånd op til 146 MHz skal det udsendte signal målt 1
spektralbredde uden for de tilladte båndgrænser være dæmpet i forhold
til spidssendeeffekten (PEP). Hvor stor skal dæmpningen mindst være? | |
| a) 60 dB Se "Bekendtgørelse om anvendelse af radiofrekvenser uden tilladelse samt om amatørradioprøver og kaldesignaler m.v." BEK1020 bilag 4. Citat: "I frekvensbånd op til 146 MHz skal det udsendte signal målt 1 spektralbredde uden for de tilladte båndgrænser være dæmpet mindst 60 dB i forhold til spidssendeeffekten (PEP)." Citat slut. |
| b) 50 dB |
| c) 70 dB |
| d) 80 dB |
| 14. Kan lande, som ikke er medlem af CEPT, tiltræde CEPT anbefaling T/R 61-01? | |
| a) Ja, i begrænset omfang |
| b) Ja, men kun hvis IARU godkender det |
| c) Nej |
| d) Ja Læs om CEPT generelt i VTS 8.udg. afsnit 2.1.8: "CEPT bestemmelser" samt dette huskeark: http://operatorlicens.dk/CEPT.html |
