Udgangseffekten beregnes:
P = R x I²
P = 50 x 1² = 50 W
Da virkningsgraden er 50% skal der tilføres den dobbelte DC-effekt, dvs. 100 W.
| 1. Et udgangstrin belastet med en 50 ohms modstand afgiver en sinusformet effektiv strøm på 1 A i modstanden. Hvor stor en den DC-effekt, der skal tilføres trinnet, når virkningsgraden er 50% ? | |
| 25 watt |
| 100 watt Udgangseffekten beregnes: P = R x I² P = 50 x 1² = 50 W Da virkningsgraden er 50% skal der tilføres den dobbelte DC-effekt, dvs. 100 W. |
| 50 watt |
| 10 watt |
 2. For at det viste transistortrin skal virke korrekt, skal der mellem punkt A og B indsættes en? | |
| LC seriekreds Der vil ikke løbe strøm ind i basis. |
| Kondensator Der vil ikke løbe strøm ind i basis. |
| Modstand Der skal løbe en lille strøm ind i transistorens basis. Se VTS 8. udg. afsnit 4.7.4. I ovenstående kobling sker det ved at en spændingsdeler forsyner basis med strøm. Se VTS 8. udg. afsnit 4.7.5. |
| Spole Der vil løbe alt for stor strøm ind i basis. |
| 3. Nogle stoffer, der leder elektricitet, har den egenskab, at modstanden stiger, når stoffets temperatur stiger.Hvad kaldes denne egenskab ved stoffet? | |
| God varmeledning |
| Positiv temperaturkoefficient Se VTS 8. udg. afsnit 4.2.5. |
| Tilbøjelighed til at selvantænde |
| Negativ temperaturkoefficient |
| 4.Ved dobbeltensretning af sekundærspændingen fra en transformator forsynet fra en 230 volt stikkontakt overlejres DC-signalet fra ensretteren med et vekselspændingssignal. Hvad er grundfrekvensen for dette vekselspændingssignal i Danmark? | |
| 100 Hz Se VTS 8. udg. afsnit 5.4.1.2 og afsnit 5.4.1.3 |
| 150 Hz |
| 25 Hz |
| 50 Hz |
 | |
| 144,5 MHz hhv. 145,5 MHz |
| 131 MHz hhv. 231 MHz |
| 113,5 MHz hhv. 175,5 MHz 113,5 + 31 = 144,5 175,5 - 31 = 144,5 Se VTS 8. udg. afsnit 8.2.1 |
| 82,5 MHz hhv. 206,5 MHz |
| 6. Hvad er formålet med at indføre et begrænsertrin i en FM-modtager? | |
| Det anvendes i nogle modtagere for at begrænse frekvenssvinget |
| Man undgår at anvende et krystalfilter |

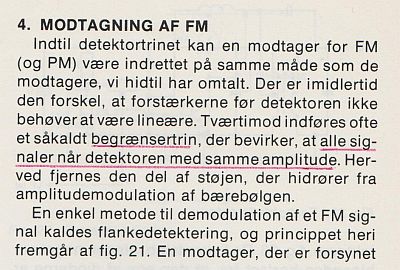

| Herved opnås, at alle signaler når detektoren med samme signalstyrke. Se VTS 8. udg. afsnit 7.3.4 og VTS 5.udg. s.79 (link til tekst). |
| Herved undgås, at kraftige signaler overstyrer blandingstrinet |
| 7. Hvad afhænger standbølgeforholdet af? | |
| Transmissionsliniens karakteristiske impedans og senderens udgangsimpedans |
| Transmissionsliniens karakteristiske impedans og sendeeffekten |
| Transmissionsliniens karakteristiske impedans og belastningsimpedansen Se VTS 8. udg. afsnit 9.5.6 |
| Transmissionsliniens karakteristiske impedans og modulationsgraden |
| 8. Højtliggende luftlag, hvor temperaturen ændrer sig pludseligt og indholdet af vanddamp er større end omgivelserne, kan reflektere VHF og UHF signaler over lange afstande. Hvad kaldes denne effekt? | |
| Troposfærescatter Se VTS 8. udg. afsnit 10.4.3 Troposfæreudbredelse |
| MUF |
| Fading |
| Skip distance |
| 9. Ved hvilke frekvenser kan aurora refleksion udnyttes til langdistanceforbindelser? | |
| Frekvenser mellem 1 MHz og 5 MHz |
| Frekvenser mellem 5 MHz og 10 MHz |
| Frekvenser under 1 MHz |
| Frekvenser over 30 MHz Se VTS 8. udg. afsnit 10.4.2. Her står dog ikke, at aurora finder sted på VHF. Hjemmesiden Auroral propagation beskriver fænomenet. |
| 10. Hvad anvendes et oscilloskop til? | |
| Til at vise en senders squelch-indstilling |
| Til at vise en strømforsynings modulationsgrad |
| Til at vise et koaxialkabels bøjningsradius |
| Til at vise et elektrisk signals kurveform Se VTS 8. udg. afsnit 11.2.6 |
| 11. Hvordan kan en amatørradiosenders udsendte HF-signal forstyrre et musikanlæg, der ikke har en radiomodtager tilsluttet? | |
| Det udsendte HF-signal kan indstråles i musikanlæggets software |
| Det udsendte HF-signal kan indstråles i musikanlæggets overordnede rutediagram |
| Det udsendte HF-signal kan indstråles i musikanlæggets forstærkerkredsløb via højttaler- eller lysnettilslutningen. Se VTS 8. udg. afsnit 12.6 |
| Det udsendte HF-signal kan indstråles i musikanlæggets kontrolamper |
| 12. Din nabo spørger dig, om det muligvis kan skyldes din radiosender, at lyden fra hans radiomodtager i perioder falder ud. Det viser sig at være tilfældet. Hvad kaldes denne form for forstyrrelse af en radiomodtager? | |
| Tilbagekobling |
| Frekvensafkobling |
| Blokering Se VTS 8. udg. afsnit 12.4.1 |
| Direkte rundstråling |
| 13. Hvad er de danske båndgrænser i 80 meter amatørradiobåndet? | |
| 3400 - 3700 kHz |
| 3500 - 3800 kHz Gældende frekvensområder findes i bekendtgørelsen om amatørradio (BEK1389 bilag 4). Se også tabellen i VTS 8.udg. side 12. |
| 3500 - 3900 kHz |
| 3400 - 3800 kHz |
| 14. Hvor mange ITU Radio Regioner er verden opdelt i? | |
| 7 |
| 3 Se VTS 8. udg. afsnit 2.1.7 |
| 2 |
| 5 |
