1. Hvad er forskellen på udgangseffekten fra en FM-moduleret sender, hvis modulationsindex ændres fra m=1 til m=2? | |
![]() | 8 gange |
![]() | Der er ingen forskel Ved FM er modulationsindexet forholdet mellem frekvenssving og modulationsfrekvens. Modulationsindexet siger ikke noget om udgangseffekten. Se VTS 8. udgave afsnit 6.4.2 "Sidebånd". |
![]() | 4 gange |
![]() | 2 gange |
2. Hvad er karakteristisk ved et symmetrisk firkantsignal uden jævnspændingskomponent? | |
![]() | Det består kun af en grundfrekvens |
![]() | Det har samme spids- og effektiv-værdi Se VTS 8. udgave afsnit 3.12 "Ikke-sinusformede signaler". |
![]() | Det forstærkes bedst i en forstærker opbygget med vacuumrør |
![]() | Det har meget lavt indhold af harmoniske signaler |
3. Hvad kaldes elektroderne i et triode-vacuumrør? | |
![]() | Anode, fanggitter og glødetråd |
![]() | Fanggitter, styregitter og glødetråd |
![]() | Anode, styregitter og katode Se VTS 8. udgave afsnit 4.8.1 "Rør". |
![]() | Anode, skærmgitter og katode |
4. Hvor stor er strømmen på 230 V siden i den viste transformator?![]() | |
![]() | 0,2 A Man behøver ikke en formel for at løse denne opgave! Strømmen i sekundærsiden (46 V) er 1 A. Strømmen i primærsiden (230 V) er mindre, svarende til forholdet mellem de to spændinger. Forholdet er 230 V/46 V = 5. Altså er strømmen i primærsiden 5 gange mindre end i sekundærsiden, dvs. 1 A/5 = 0,2 A. Se også VTS 8. udgave afsnit 4.5.2 "Forholdet mellem vindingstal, spændingsforhold og strømforhold". |
![]() | 5 A |
![]() | 1 A |
![]() | 1,2 A |
5.
Tegningen viser et forstærkertrin i en sender, hvor svingningskredsen
er afstemt til 3. harmoniske af grundfrekvensen. Hvad gør det muligt at
få et stort indhold af 3. harmoniske på trinnets udgang?![]() | |
![]() | Forstærkertrinnets transistor er af NPN typen Ingen betydning. |
![]() | Transistorens kollektor tilføres den fulde forsyningsspænding Ingen betydning. |
![]() | Forstærkertrinnet arbejder i klasse A Nej, forstærkere i klasse A arbejder lineært, dvs. uden at danne overtoner. |
![]() | Forstærkertrinnet arbejder i et ulineært område En forstærker, som arbejder i det ulineære område, vil forvrænge signalet. Det vil sige, at der dannes overtoner af det oprindelige signal. En sådan forstærker arbejder i klasse C. Se VTS 8. udgave, afsnit 8.4.5 "Frekvensmultiplikator" |
6. Hvilket af de nævnte kredsløb er udelukkende beregnet til FM modtagelse? | |
![]() | Foster-Seeley diskriminator Bruges udelukkende til FM. Se VTS 8. udgave, afsnit 5.6.2.2 "Foster-Seeley diskriminator" |
![]() | Beat-frekvens-oscillator (BFO) Beregnet til modtagelse af SSB, CW, RTTY m.v. |
![]() | Automatisk forstærkningskontrol (AGC) Kan bruges til al slags modulation. |
![]() | Diodedetektor Beregnet til AM modtagelse. |
7. Hvad er en antennes effektivt udstrålede effekt (ERP)? | |
![]() | Effektivt udstrålet effekt fra antennen i forhold til en kvartbølge vertikal antenne |
![]() | Effektivt udstrålet effekt fra antennen i forhold til en isotropisk antenne |
![]() | Effektivt udstrålet effekt fra antennen i forhold til en utopisk antenne |
![]() | Effektivt udstrålet effekt fra antennen i forhold til en halvbølge-dipol Se VTS 8. udgave, afsnit 9.4.7 "Udstrålet effekt (ERP og EIRP)" |
8. Udbredelsesforholdene på VHF og UHF kan påvirkes af "temperatur inversion". Hvilket af nedenstående forhold kan være årsag til de usædvanlige udbredelsesforhold? | |
![]() | Solen varmer luften op i lav højde over jorden |
![]() | Der er varme luftlag over koldere luftlag, temperaturen stiger med højden Se VTS 8. udg. afsnit 10.4.3 "Troposfæreudbredelse" |
![]() | Temperaturen i atmosfæren stiger, fordi solpletantallet stiger |
![]() | Elektrisk regn leder de elektromagnetiske bølger |

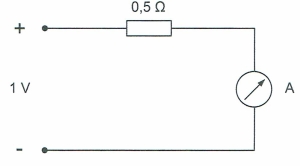

9. Hvilken strøm måles, når selve amperemeteret A har en indre modstand på 0,1 ohm?![]() | |
![]() | Ca. 2,5 A |
![]() | Ca. 2 A |
![]() | Ca. 10 A |
![]() | Ca. 1,66 A Ohms lov: U = R x I. Vi ved, at U = 1 V og R = 0,5 ohm + 0,1 ohm = 0,6 ohm. Nu kan strømmen beregnes: I = U/R = 1/0,6 = 1,66 A |
10. Hvilket måleinstrument viser diagrammet?![]() | |
![]() | Et ohm-meter Et ohmmeter indeholder altid en strømkilde. Jo større strøm, der løber i kredsløbet, jo mindre er den ukendte modstand. Den ukendte modstand tilsluttes til venstre på diagrammet. Se VTS 8. udgave afsnit 11.1.5 "Måling af modstand" |
![]() | Et voltmeter |
![]() | Et SWR instrument |
![]() | Et amperemeter |
11. Din HF-amatørsender laver forstyrrelser i din nabos TV. Forstyrrelserne skyldes, at en bredbåndsforstærker indskudt i naboens antenneanlæg overstyres. Hvis forstærkeren fjernes, mister han en af de kanaler, han ønsker at se. Hvilken løsning er nærliggende? | |
![]() | At indskyde et højpasfilter mellem antennen og bredbåndsforstærkeren Højpasfilteret vil stoppe HF-signalet mens TV-signalet slipper igennem. Herved beskyttes bredbåndsforstærkeren imod de kraftige signaler fra radioamatørens sender. |
![]() | At indskyde en balun mellem bredbåndsforstærker og TV Nej, problemet skyldes ikke stelstrømme el. lign. |
![]() | At montere bredbåndsforstærkeren i en skærmet kasse En skærmet kasse ville beskytte bredbåndsforstærkeren imod indstråling, men det forstyrrende signal kommer ind sammen med det ønskede signal, og det problem løses ikke med afskærmning. |
![]() | At indsætte et højpasfilter mellem bredbåndsforstærker og TV Højpasfilteret bør indsættes før bredbåndsforstærkeren for at beskytte den mod kraftige HF-signaler. |
12. Parasitsvingninger kan forekomme på frekvenser, der er lave i forhold til en senders arbejdsfrekvens med forstyrrende udstråling til følge. Hvor i senderens kredsløb kan årsagen findes? | |
![]() | I senderens nøglekredsløb Nøglekredsløbet aktiverer senderen ved CW. Kredsløbet er stabilt og skaber ikke parasitsvingninger. |
![]() | I senderens tastekredsløb Tastekredsløbet kaldes også for PTT (Push To Talk). Det bruges ved FM, AM og SSB for at aktiverer senderen. PTT kredsløbet er stabilt og skaber ikke parasitsvingninger. |
![]() | I senderens udgangstrin Både driver og udgangstransistor har forstærkning. De er ofte bredbåndede, hvilket bevirker, at de kan gå i sving på lave frekvenser. |
![]() | I senderens krystalfilter Filteret består af et antal krystaller på omtrent samme frekvens. Filteret er passivt og kan derfor ikke fremkalde parasitsvingninger. |
13. Må man referere, hvad man hører på frekvensbåndene af kommunikation mellem landmobile radiostationer (f.eks. taxa, vognmænd, hjemmeplejen)? | |
![]() | Ja, bare man ikke anvender informationerne til noget |
![]() | Ja, men kun hvis det er hørt på frekvenser over 30 MHz |
![]() | Nej Paragraf 20 i Bekendtgørelsen (BEK1330) lyder således: § 20. Indholdet og eksistensen af radiosignaler, som modtages af andre end den, for hvem de er bestemt, må ikke bruges, offentliggøres eller videregives til uvedkommende. Stk. 2. Tavshedspligten i stk. 1 gælder ikke radiokommunikation, der er beregnet til almindelig brug for offentligheden, f.eks. nødsignaler, navigationssignaler, amatørradio, radiofoni- og fjernsynsudsendelser. |
![]() | Ja |
14. Hvilken instans skal ifølge artikel 25 i ITUs radioreglement fastlægge den maksimale effekt, du må sende med? | |
![]() | IARU |
![]() | Den nationale telemyndighed I artikel 25 står der følgende (afsnit 25.7): "The maximum power of amateur stations shall be fixed by the administrations concerned". Med "administrations" menes den nationale telemyndighed. I Danmark er det Erhvervsstyrelsen. |
![]() | Den nationale amatørradioforening EDR (Eksperimenterende Danske Radioamatører) bestemmer ikke den maksimale sendeeffekt, men EDR kan rådgive Erhvervsstyrelsen om dette og andre spørgsmål. |
![]() | ITU |
